Aliexpress: заказ печатных плат в Китае

Текущая ситуация внесла коррективы во все сферы жизни, и некогда привычные вещи стали требовать теперь совсем иных подходов. Не обошла она стороной и сообщество радиолюбителей: самые известные производители JLCPCB и PCBWay полностью прекратили сотрудничество с Россией. Но свято место пусто не бывает, и естественным образом появились иные варианты, для заказа печатных плат в Китае.

Эти варианты можно условно разделить на две категории:

• Продавцы на торговых площадках, непосредственно связанные с производством печатных плат.
• Посредники, не имеющие отношения к изготовлению печатных плат, но в силу своей профессиональной деятельности имеющие возможность оказывать необходимые нам услуги. У таких посредников, как правило, имеется свой склад в Китае и счет в местном банке, а так же опыт по доставке груза. Чем они и предлагают нам воспользоваться.

Оба варианта имеют право на жизнь, и каждый вариант имеет свои особенности, при оформлении заказа. В данной статье речь пойдет о заказе через Алиэкспресс, но на самом деле, алгоритм оформления заказа остается практически неизменным, и от торговой площадки не зависит.

Стоит заметить, что продавцы, так или иначе связанные с производством печатных плат, на том же Алиэкспресс были всегда. Другое дело, что пользовались их услугами гораздо реже. Сейчас же пришло время разобраться и в этом варианте.

Спецификация печатной платы

Подразумевается, что все необходимые для производства файлы уже подготовлены. В моем случае будет выполняться заказ двух типов плат, поэтому и комплектов тоже два. Каждый из которых содержит набор gerber слоев печатной платы, а так же файлы сверловки отверстий.

Теперь необходимо описать спецификацию печатной платы, указав все необходимые для производства параметры. Для этого в каждой папке создается текстовый файл "PCBSpec.txt". К его содержимому нет каких-то особых требований, описание выполняется в произвольной форме.

Например, можно воспользоваться следующим шаблоном:

File Name:
---------------------------------
Board Type:
---------------------------------
Material:
Layers:
Dimensions (single):
Quantity (single):
---------------------------------
PCB Thickness:
Solder Mask:
Silkscreen:
Surface Finish:
---------------------------------
Copper Thickness:
---------------------------------

Это тот самый минимум параметров, необходимый для заказа плат. У человека, уже знакомого с изготовлением печатных плат, здесь вряд ли возникнут сложности. Но данный материал рассчитан на аудиторию с совершенно разным уровнем знаний. И я все же хочу рассказать подробнее, что же из себя представляют все эти параметры.

Экскурс вглубь печатной платы

Печатная плата, по сути своей, является весьма простым изделием. И все указываемые параметры относятся либо к тому или иному слою печатной платы, либо к техпроцессу при её изготовлении.

Material: В основе классической печатной платы лежит диэлектрический материал. В настоящее время существует достаточно большое количество различных материалов, которые могут использоваться в качестве основы для печатной платы. Но наиболее распространенным материалом для производства односторонних и двухсторонних печатных плат, безусловно, является фольгированный стеклотекстолит FR-4.

PCB Thickness: Параметр, напрямую связанный с материалом - толщина печатной платы. Наиболее часто используемая толщина - 1.6 мм, но в некоторых случаях её можно изменить. Например, если это продиктовано конструктивными особенностями устройства. Выбор зависит от производства, но как правило, это следующие варианты: 0.4, 0.6, 0.8, 1.0, 1.2, 1.6 и 2.0 мм. Стоит иметь ввиду, что толщина может влиять на стоимость (особенно если речь идет о крайних значениях).

Copper Thickness: В качестве токопроводящего слоя используется медная фольга (собственно, поэтому текстолит и фольгированный). Толщина меди указывается в унциях на квадратный фут (1 oz = 35 мкм). Толщина влияет на максимально допустимый ток проводников печатной платы. Самым оптимальным вариантом для большинства плат является толщина 1 oz. Увеличение толщины значительно влияет на стоимость.

Solder Mask: Цвет паяльной маски. Самый популярный цвет - зеленый. При небольшом количестве плат, изменение цвета обычно на стоимость не влияет. Но при увеличении количества, может взиматься доплата за цвет, отличный от зеленого. И этот момент лучше уточнить у производителя. Примечание: несмотря на то, что цвет паяльной маски на технические характеристики платы не влияет, начинающим всё же стоит иметь ввиду, что черная и белая маска очень хорошо скрывает дорожки. Поэтому, если планируется дальнейшая доработка устройства (или нет уверенности в правильности трассировки платы), то стоит выбрать другой цвет.

Silkscreen: Цвет шелкографии (маркировки). Естественно, для белых плат шелкография может быть только черной. Для всех остальных - белой.

Surface Finish: Финишное покрытие контактных площадок. Для сохранения паяемости печатных плат после длительного хранения, необходимо защитить поверхность медных контактных площадок паяемым покрытием. Наиболее распространенным покрытием является оловянно-свинцовое лужение HASL With Lead, с выравниванием воздушным ножом (HASL — Hot Air Solder Leveling). Это самый оптимальный по стоимости вариант. Так же существует бессвинцовое лужение HASL Lead Free (увеличивает стоимость) и иммерсионное золочение по подслою никеля ENIG (значительно увеличивает стоимость).

Board Type: Тип плат. Возможен вариант с одиночными платами, когда каждая плата вырезается фрезой отдельно (Single PCB), а так же имеется возможность объединить все платы в панель (Panel PCB).

Layers: Количество слоев печатной платы.

Dimensions: Размер отдельно взятой платы при одиночном типе плат (single), или всей панели при панелизации (panel).

Quantity: Количество одиночных плат (single) или панелей (panel).

Теперь, с учетом вышеизложенного, мы можем заполнить спецификацию.

Осталось упаковать все файлы в архив, и можно переходить к непосредственному оформлению заказа.

Оформление заказа

Как уже упоминалось ранее, алгоритм оформления заказа практически не зависит от торговой площадки или продавца. И я крайне рекомендую сделать запрос разным производителям, для выбора лучшего предложения (не забывая об отзывах). Мы же воспользуемся услугами компании Easy Way Electronic Technology, так как в моем случае это оказался самый оптимальный вариант. Оформить заказ непосредственно на сайте www.easypcba.com не получится, но на Алиэкспресс есть официальный магазин этого производителя.

Магазин EASWAY PCBA Store: https://aliexpress.ru/store/912368647
Email для оформления заказа: jasonliu@easypcba.com или saleslau@163.com

1. Согласование стоимости изготовления

Чаще всего, продавец указывает адрес электронной почты, на которую необходимо отправить архив с файлами, подготовленный ранее. Если выполняется заказ одного типа плат, то все детали заказа можно указать прямо в письме. Но файл со спецификацией всё же лучше создать, чтобы в дальнейшем на производстве не возникало вопросов. В нашем же случае, изготавливается два типа плат, поэтому просто пишем в письме, что все детали заказа находятся непосредственно в архиве. Просим посчитать стоимость изготовления, с учетом доставки в Россию, а так же прислать инструкцию по оплате через Алиэкспресс.

Hi. Please calculate the cost of PCB manufacturing with delivery to Russia, and send payment instructions via Aliexpress. All the necessary details of the order are in the archive with files for production, which is attached to the email.

В ответном письме продавец сообщит стоимость изготовления печатных плат, с учетом доставки. А так же укажет ссылку для оплаты на Алиэкспресс, и попросит написать номер заказа после оплаты.

Hi. Total 105 USD for both of them 60 PCS, include shipping cost.  After you place order, please send back the order number to me. Then I can know which order from you. Please place order at below link, you just need change the quantities to 105, It just means that you need pay me 105 USD. <Ссылка для оплаты>

2. Оплата заказа

Если нас всё устраивает, можно перейти к оплате. Суть оплаты состоит в следующем: стоимость заказа кратна одному доллару. Лот на Алиэкспресс так же имеет стоимость 1$ (в рублях, по курсу Алиэкспресс). Наша задача заключается в том, чтобы набрать необходимую сумму, изменяя количество товара. В моём случае, стоимость заказа составляет 105$, значит в поле количества необходимо ввести число 105. Оформление покупки особенностей не имеет, но я хочу обратить внимание на один момент. В интерфейсе Алиэкспресс нам доступны две кнопки: "В корзину" и "Купить сейчас". Обе они годятся для оформления заказа, но есть один нюанс. Если добавить товар в корзину, то в дальнейшем у нас останется лишь возможность "натыкать" мышкой нужное количество товара. Что не всегда удобно, особенно если сумма заказа большая.

Если же выбрать вариант "Купить сейчас", то при переходе в корзину можно будет ввести необходимое количество непосредственно с клавиатуры. Что гораздо удобнее.

Процесс оплаты ничем не отличается от приобретения любого товара на Алиэкспресс, и заострять на этом внимание мы не будем.

3. Номер заказа > продавцу

Теперь необходимо отправить номер заказа продавцу. Сделать это нужно обязательно, так как пока оплаченный заказ является безликим, и никакой привязки к процессу изготовления плат не имеет.

Hi. Order has been paid. Order ID: XXXX XXXX XXXX XXXX

Продавец обычно присылает в ответ письмо с благодарностью, и на этом процесс оформления заказа можно считать завершенным. А дальше начинается томительное ожидание.

Отслеживание и получение посылки

На Алиэкспресс посылка отслеживалась как обычно, а как только она оказалась на нашей стороне, на почту пришел новый трек-номер от транспортной компании СДЭК: именно она осуществляла доставку по территории России. Весь процесс доставки до Иркутска занял 22 дня. Это среднее время доставки, но иногда посылки добираются гораздо быстрее.

Контроль качества

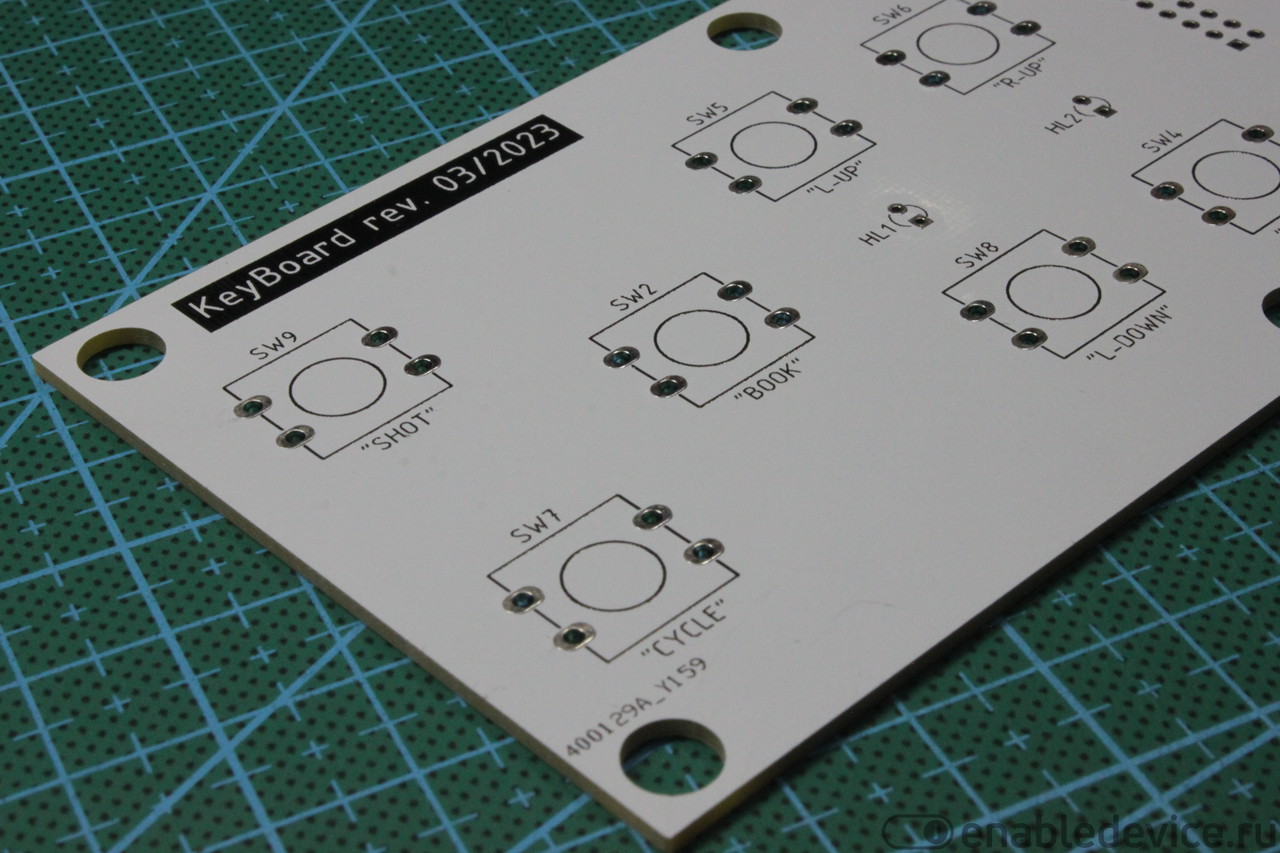

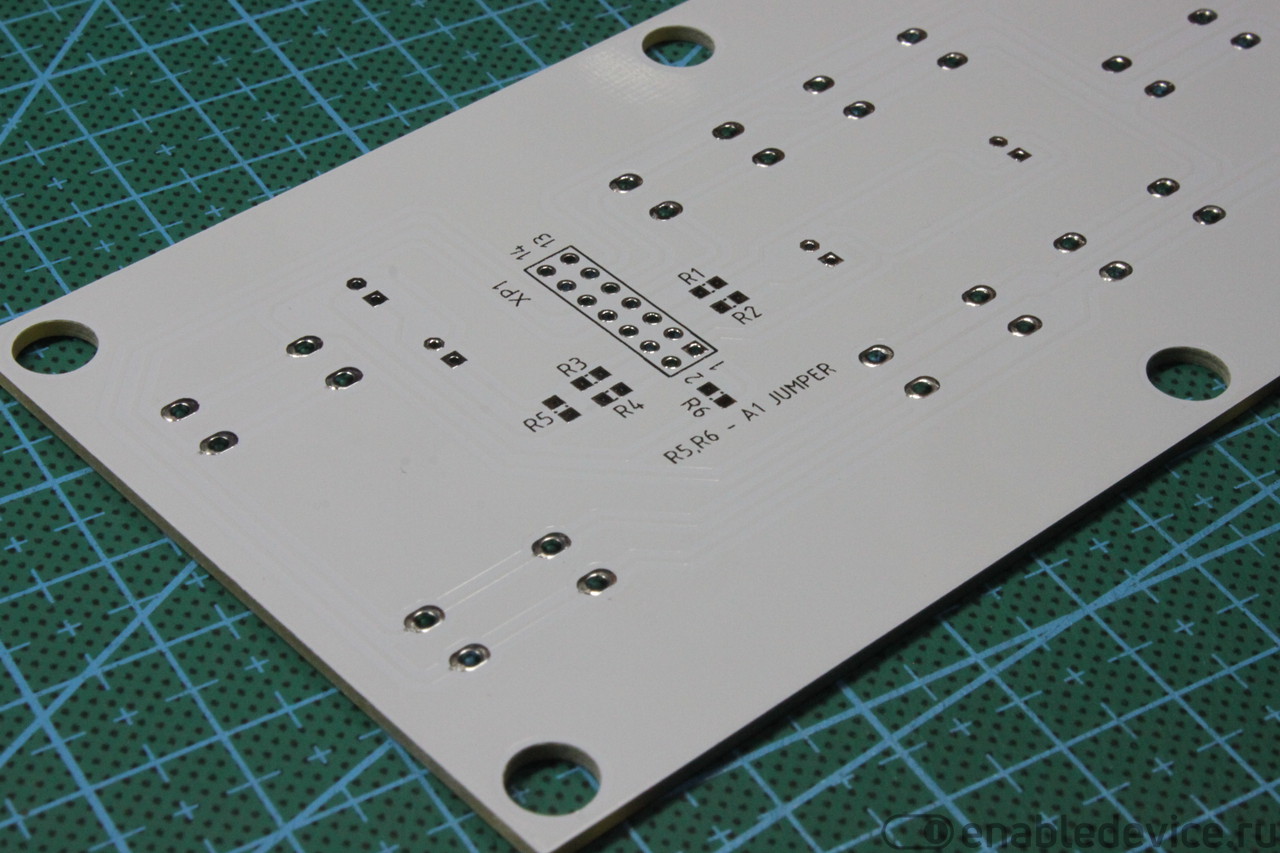

Прошло достаточно много времени, для того чтобы оценить качество печатных плат. И я хочу сказать, что к данному производителю никаких претензий у меня не возникло. Конечно, при желании можно найти огрехи, но всё это будет касаться лишь эстетического восприятия. С технической же стороны всё более чем достойно: отверстия соответствуют указанным, совмещение паяльной маски без нареканий, фрезеровка без заусенцев. После пайки паяльником и феном, а так же после отмывки в ультразвуковой мойке, с платами всё так же отлично: дорожки и паяльная маска на месте. В общем, вполне годный результат за приемлемую стоимость, на мой взгляд.

Итог

Я постарался сделать данный мануал подробным и понятным. Возможно, для кого-то он покажется избыточным, но стоит иметь ввиду, что уровень знаний у целевой аудитории абсолютно разный. И именно это я старался учесть. Я не могу сказать, что процесс заказа печатных плат стал невероятно сложным. Скорее, он стал более требовательным к уровню знаний в этой области. Что, на мой взгляд, совсем неплохо. А если у Вас всё же возникли затруднения или появились вопросы, Вы всегда можете мне написать. И я обязательно постараюсь помочь.

Видео

В работе.
