Эта история началась очень давно, в 2011 году. Тогда стояла задача соорудить простой термометр, с максимальным временем работы от копеечной батарейки CR2032. Подробнее о первом варианте можно почитать здесь: Термометр "ГНОМ" (Attiny2313+LED+DS18B20).
Как показало время, конструкция получилась вполне удачной, а проявленный к ней интерес стимулировал появление довольно большого количества новых версий прошивок, ведь мы в ответе за то, что создали.
Эта статья является кратким описанием всех имеющихся версий (общий архив можете скачать в конце статьи), и заодно галереей фотографий, собиравших эти версии. Фотографии взяты с форума РадиоКота, ссылка на тему форума - Термометр ГНОМ.

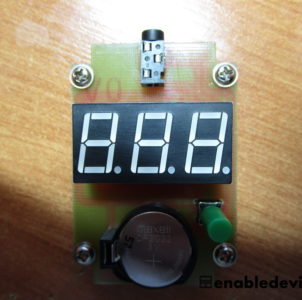

Один датчик. С кнопкой. Именно с этой версии все и началось, подробнее можно прочитать на РадиоКоте (ссылка выше). Если вкратце, то при нажатии кнопки термометр просыпается, отображает температуру и через 4 секунды засыпает. Сон глубокий, потому батарейки хватает на несколько лет. Есть версии для индикаторов с общим анодом и общим катодом. Так же в папке находится схема (DipTrace), платы повторивших конструкцию и проект Proteus. Все это касается и остальных версий. Под фотографиями ники с форума РадиоКота (ссылка на тему форума), все фотографии кликабельны.
Один датчик. Без кнопки. Вообще все что касается версий без кнопки означает только одно - температура в таких устройствах отображается постоянно. И вполне логично, что такие версии требуют стационарного питания, батарейка сядет быстро, индикатор-то светодиодный.
Два датчика. Эта версия отличается от остальных более всего тем, что реализована на ATmega8. В данной конструкции температура каждого датчика отображается на своем индикаторе. Есть версия как с кнопкой, так и с постоянным отображением температуры.
Один датчик. С кнопкой. Принцип такой же как и для трех разрядов, но в этом случае температура отображается с десятыми долями градуса.
Один датчик. Без кнопки. Постоянное отображение температуры с десятыми.

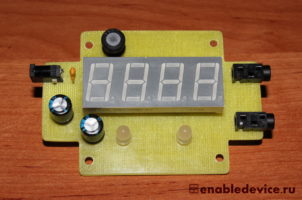

Два датчика. Без кнопки. В этом варианте индикатор один, но датчика два. Температура отображается попеременно с каждого датчика , при этом зажигается соответствующий светодиод. Время отображения температуры каждого канала - 5 секунд.
Мой вариант (папка Термометр ГНОМ/4 разряда (с десятыми)/Два датчика/Вариант с платой).
И вариант изготовления с форума РадиоКот.
Три датчика. Без кнопки. Суть та же что и предыдущей версии, только датчика три. Значение последнего датчика индицируется двумя одновременно светящимися светодиодами.

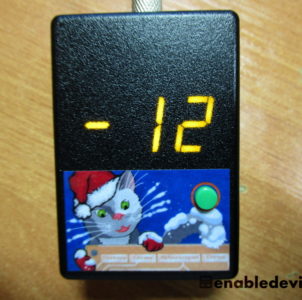

Несмотря на все многообразие прошивок, создавались и вариации от существующих версий. Так например, для ежегодной акции КотоМороз изготавливался свой вариант термометра с кнопкой.
А для товарища Stinger создана версия прошивки под индикатор датчика давления Hydac.
Для всех версии термометра фьюзы одинаковые (кроме ATmega8, для этого контроллера они свои).
Если возникнут вопросы, обязательно пишите. Постараюсь помочь.
Схемы, платы, фьюзы.
