USB-адаптер для подключения ФН к ПК

Апрель 2016 года стал знаковым для тех, кто имеет отношение к контрольно-кассовой технике: вступили в силу изменения в законе 54-ФЗ. На смену ЭКЛЗ пришел ФН (фискальный накопитель), задача которого - хранить фискальные документы, подписывать их фискальным признаком и формировать пакет данных для отправки на сервер ОФД. И очень быстро мастерам сервисных центров стало понятно, что доступ к памяти ФН просто необходим.



1. Теоретическая часть

Причины такого желания совершенно разные. В простейшем случае, это получение данных из фискальных документов. Но случается так, что без адаптера вовсе не обойтись.

2. Практическая часть

К нашему удобству фискальный накопитель имеет на борту интерфейс UART, а значит все что нужно сделать - изготовить переходник с UART на нужный компьютерный интерфейс. Вариантов два: USB и RS232. Полноценных COM портов практически никогда не бывает на ноутбуках выездных мастеров, а еще фискальному накопителю необходимо питание (+3,3В ... 5В). Эти факты делают однозначный выбор в пользу USB: популярный интерфейс с возможностью подключить не только шину данных, но и запитать сам ФН. Это удобно.

В моем случае было три варианта исполнения адаптера:

  • На микросхеме FT232R
  • На микросхеме CP2102 с ESD защитой USB на микросхеме USBLC6-4
  • На микросхеме CP2102 с ESD защитой USB на микросхеме USBLC6-2

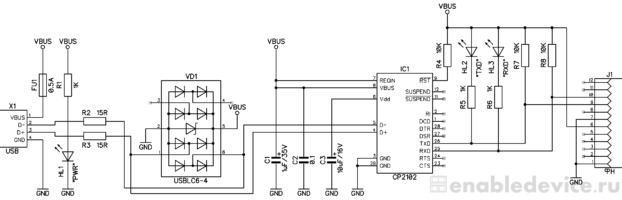

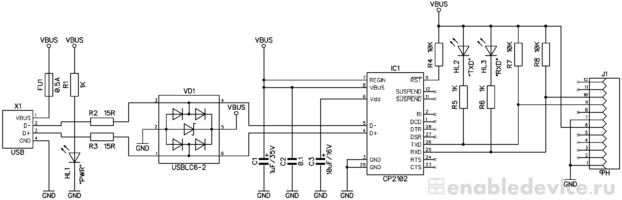

Второй и третий вариант абсолютно одинаковы, разница лишь в микросхеме ESD защиты интерфейса USB: сначала в наличии были одни, позднее появились другие. Хочу сказать, что все варианты прекрасно работают, за время длительной эксплуатации проблем не обнаружено. В архиве имеются схемы и платы для всех вариантов, но для массового изготовления используется вариант на микросхеме CP2102, она гораздо доступнее по цене.

Что делать, если нет в наличии микросхем USBLC6-X.
Вполне допустимо использовать адаптер без микросхем ESD защиты. Для этого используйте плату fn_adapter_CP2102_USBLC6-4_pcb.dip. В этом варианте можно не устанавливать USBLC6-4  на плату, никаких дополнительных доработок не требуется.

В устройстве имеются три светодиода: один из них индицирует наличие питания, а два других позволяют отследить наличие обмена между ПК и ФН. Линия питания защищена самовосстанавливающимся предохранителем. Неиспользуемый пин (5) разьема ФН заглушен, что не позволяет подключить ФН неправильно.

3. Установка драйвера
Внимание!
Драйверы размещенные в этой статье относятся только к этому адаптеру, и никакого отношения к готовому устройству не имеют. У этих устройств совершенно разная элементная база, и если Вы приобрели готовый адаптер, то необходимые Вам драйверы находятся на странице товара.

Вероятнее всего, при первом подключении адаптера мы увидим следующую картину:

А это значит, что нашему адаптеру для работы нужен драйвер. В загрузках имеется драйвер для 32-битных (x86) и 64-битных (x64) систем.

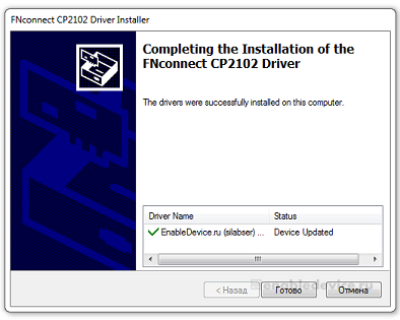

Устанавливаем драйвер.

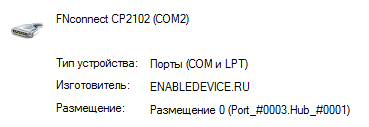

После установки, в диспетчере устройств уже должен появиться новый COM порт:

USB-адаптер для подключения ФН к ПК готов к работе. Но очевидно, что для работы потребуются специальные программы, с которыми можно ознакомиться отдельно.


Загрузки
Значок
USB-адаптер для подключения ФН к ПК

Схемы, платы (DipTrace).

Значок
Драйверы для микросхемы CP2102

Драйверы CP2102 для Windows 7/8/8.1/10 (32/64bit).

Значок
Программы для работы с ФН

FN RUN от ctokas.ru, FNtest, утилита от Incotex, выгрузка архива ФН для ФНС, конвертер из формата .fnc.
