Подключение весов CAS SW к компьютеру (USB)

Тема подключения весов CAS к ПК уже рассматривалась, но в прошлый раз речь шла о подключении к COM порту. В этой же заметке мы рассмотрим доработку весов до возможности подключения к USB порту.

Для подключения используется переходник на микросхеме CP2102, при этом, в диспетчере устройств появляется еще один COM порт. Следовательно, никаких проблем с программным обеспечением не возникает, в настройках так же указывается COM порт.

Подключение микросхемы стандартное. Светодиоды используются исключительно для визуализации подключения к USB и обмена данными, их совершенно спокойно можно не устанавливать. Сборка TVS диодов (VD1) предназначена для защиты цепей питания и шины данных от электростатических (ESD) помех, и в крайнем случае допустимо ее не устанавливать.

Вообще данное решение является функционально завершенным устройством, и может использоваться везде, где требуется USB<>UART переходник (например, для подключения ФН к ПК).

Принципиальная схема

Имеющийся вариант весов уже имеет на борту COM порт, и его необходимо заменить на USB. Штатная плата интерфейса отпаивается от разъема DB9, а провода идущие к основной плате будут подключаться к новому переходнику (GND, RxD, TxD).

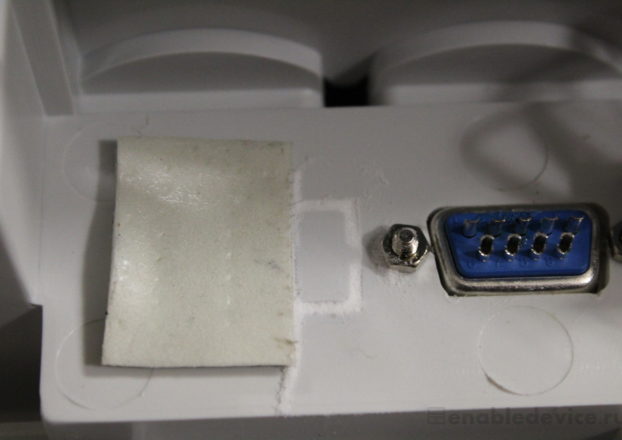

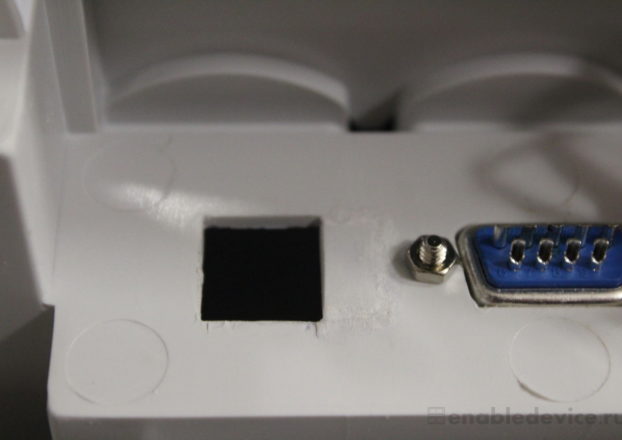

Для USB разъема частично удаляется заглушка, и проклеивается для усиления содой с суперклеем. Для крепления переходника сверлятся отверстия.

Для крепления платы используется крепеж от разъема DB9.

Плата устанавливается в корпусе, и подключается к уже имеющимся проводам.

Схема подключения

Собственно, на этом доработку весов можно считать завершенной. После подключения весов к ПК и установки драйверов, в системе появится новый COM порт, работа с которым ни чем не отличается от "железного" порта.


Загрузки.
